一、項目概述
在網絡主機房、配電室分別設有一套柜式GQQ120/2.5和一套柜式GQQ40/2.5七氟丙烷氣體滅火裝置來自動保護計算機房的設備。
本七氟丙烷滅火系統共分為兩個防護區。各設置產品為無管網滅火裝置（藥劑236kg）。產品為知名廠家湖南省金鼎消防器材有限公司生產的產品。為了保證氣體滅火系統的穩定性，與機房氣體滅火系統配套的火災自動報警及消防聯動系統為一個單獨的自動滅火系統，采用大型火災報警設備專業生產廠家的氣體滅火專用火災自動報警及消防聯動系統單區控制柜壹套。
二、執行依據和標準
1． 《建筑設計防火規范》（GB50016-2006）
2． 《氣體滅火系統設計規范》（GB 50370-2005）
3． 《氣體滅火系統施工及驗收規范》（GB50263-2007）
4． 《火災自動報警系統設計規范》（GBJ 50116-98）
5． 《火災自動報警系統施工及驗收規范》（GB 50166-2007）
6． 湖南金鼎消防GQQ90/2.5和GQQ70/2.5七氟丙烷氣體滅火系統及配套火災自動報警-氣體滅火控制系統的產品說明書
三、系統組成及功能
1．本工程GQQ120/2.5七氟丙烷氣體滅火裝置有2組，GQQ70/2.5七氟丙烷氣體滅火裝置有1組,共計氣體鋼瓶3個。每一組均配有瓶頭閥、單向閥、壓力軟管、管路、噴頭、壓力開關以及電子閥與配套火災自動報警-氣體滅火控制系統。
2．柜式七氟丙烷氣體滅火裝置均設置在保護區內最長距離的墻兩邊的中間位置，保證每個柜式七氟丙烷滅火裝置的噴頭保護半徑在7.5米以內。
3．配套的火災自動報警-氣體滅火控制系統其火災探測器采用（編碼）感煙型和感溫型（編碼）。本系統包含氣體滅火系統所需的全部聯動設置。網絡主機房一個防護分區，配電室一個防護分區，采取兩級報警，煙感動作后，非氣體防護區的聲光報警器動作，溫感動作后，相應的氣體防護區的聲光報警器動作。
⑶ 在防護分區控制器上均設對應一個區，完成該分區 的火災自動報警及氣體滅火系統控制。并可以顯示及控制各氣體滅火分區的氣體滅火系統的動作。該處安排消防管理人員24小時值班，隨時監視火警，及時處理火警。特別是準備隨時到氣體滅火控制間，緊急手動施放滅火氣體進行滅火或警急切斷誤動作對滅火劑釋放的啟動。
⑷ 按照《火災自動報警系統設計規范》的規定在保護區設置感煙探測器（每個保護40M2面積）及感溫探測器（每個保護20M2面積）探測火警。在每一個火警探測區都能產生兩路互相獨立的火警信號。在一個氣體滅火保護區內任何一個火警探測區內出現感煙探測器報警信號時，該區的聲報警器報警，同時，消防中心的集中火災報警控制器報警并指示出火警部位。
⑸ 消防聯動
① 在一個火警探測區內只出現感煙探測器報警信號時，控制器指令該區發出聲報警。并可以聯動本機房外其他消防主機使本層及相鄰樓層發出聲光報警，停本層及相鄰樓層空調，截?cái)啾緦蛹跋噜彉菍臃窍离娫?，并接收顯示反饋信號。
② 在一個氣體滅火火警探測區內出現感溫探測器報警信號時，控制器立即指令該區的聲光報警器報警。在設定的時間隔后，控制器打開相應啟動瓶電子閥、啟動瓶啟動柜式七氟丙烷氣體滅火柜式裝置向所在氣體滅火保護區施放七氟丙烷氣體進行滅火。此時，控制器根據噴氣壓力開關的動作，顯示出七氟丙烷氣體的釋放，點亮氣體釋放燈。
四、主要設備、材料表
1、 氣施：
|
序號
|
名稱
|
型號規格
|
單位
|
數量
|
備注
|
|
1
|
柜式七氟丙烷裝置
|
GQQ120/2.5
|
套
|
2
|
含電磁閥、壓力開關、金屬軟管、集流管、噴嘴、機柜等。
|
|
2
|
柜式七氟丙烷裝置
|
GQQ40/2.5
|
套
|
1
|
|
|
3
|
七氟丙烷氣體
|
HFC-227ea
|
kg
|
236
|
|
2、電施：
|
序號
|
名稱
|
型號及規格
|
單位
|
數量
|
|
1
|
火災報警聯動主機（含打印機）
|
LD128EN(M)
|
臺
|
1
|
|
2
|
氣體滅火驅動盤
|
LD5501EN-2
|
臺
|
1
|
|
3
|
緊急啟停按鈕
|
LD1200A
|
個
|
2
|
|
4
|
聲光報警器
|
BJ2010
|
個
|
2
|
|
5
|
編碼聲光報警器
|
BJ2010B
|
個
|
1
|
|
6
|
放氣指示燈
|
LW5606
|
個
|
2
|
|
7
|
點型光電感煙探測器
|
LD3000EN
|
只
|
4
|
|
8
|
點型光電感溫探測器
|
LD3300EN
|
只
|
6
|
|
9
|
探測器底座
|
LD10EN
|
個
|
10
|
|
10
|
信號輸入輸出模塊
|
LD6800E-1
|
個
|
1
|
|
11
|
模塊底座
|
LD60(N)
|
個
|
1
|
|
12
|
電池（用于報警主機）
|
14V/12AH
|
節
|
2
|
五、系統安裝
1、 施工流程（說明：[] 號內的項目需協調施工順序）
⑴ 氣體滅火系統
[風管、下水管]→火災探測器管線→火災探測器→氣體滅火控制器→[消防電源]→系統調試（模擬噴氣）→消防聯動統調
⑵ 火災自動報警及消防聯動系統
吊頂內線管→線管、防銹處理、端子箱→穿線、裝金屬軟管→[吊頂龍骨及不燃板，墻面裝修]→探測器、緊急啟停按鈕、聲光報警器、放氣指示燈→[防火門、防火卷簾門、氣體滅火系統、防排煙系統]→、控制主機→[消防電源] →系統調試→報警聯動統調
2、 施工方法
⑴ 氣體滅火系統
① GQQ型滅火裝置施工全面遵守《氣體滅火系統施工及驗收規范》

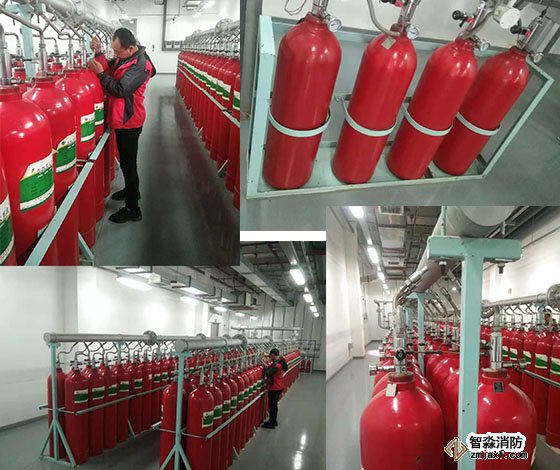

② GQQ型瓶組安裝
a. 單瓶GQQ型儲瓶重120kg。
b. 運輸：場外用平板汽車，可人力裝卸（必須小心輕放，不碰撞），室內人力運輸。
c. 安裝前檢查：
l 先檢查主附件外觀情況，不得有碰傷，附件不得有扭曲；瓶氣壓力顯示清楚。
l 瓶及附件型號、規格、功能是否符合設計要求。
d. GQQ儲瓶組安裝
l 先裝柜式裝置：按設計圖中位置固定在地板上。
l 將鋼瓶一個一個按編號順序裝在柜式裝置內卡穩。
l 連接壓力軟管，接頭必須擰緊。
l 安裝氣動管，絲扣連接必須纏生料帶擰緊。
l 裝啟動瓶、壓力開關、啟動管路。
③ 噴嘴安裝
a. 安裝前檢查噴嘴型號、規格、孔徑是否符合設計圖紙要求。
b. 系統管道試壓吹掃合格，支吊架牢固，方可安裝。
④ 模擬噴氣試驗
氣源采用2.5MPa氮?dú)馄恳粋€(gè)。
模擬噴氣試驗結果應滿足：試驗氣體能進入設定防護區，并從該區的各噴嘴噴出；相關控制閥門工作正常；相關聲、光報警信號正確；氣體滅火系統設備、管道無明顯晃動，無機械性損壞。
⑤ 控制系統調試
a. 電氣控制系統安裝完畢后，進行檢查.試驗符合設計要求后，進行自動滅火裝置的調試及聯動運轉。
b. 自動滅火聯動方案見本工程施工組織設計。
⑵ 火災自動報警及消防聯動系統
（參見本工程總體施工組設計）
①系統安裝
a.按GB 50166-92 第 2.2.1-2.2.13 布線。根據所采用FAS器材的性能，信號線采用單色或多色的雙絞或多絞線。
b.采用金屬線管。預埋黑鐵管，管內涂瀝青漆。 管接頭焊接。 線盒處，應按照國家建筑標準圖集86D468焊接跨接線，保證機械強度和電氣連通。 用焊接保證系統全部線管及線盒電氣連通。按規定安裝線槽接地扁鋼。按規定完成接地。必須保證全系統良好屏蔽，良好接地。 線管貼頂貼梁安裝。 借用全樓火災自動報警及消防聯動系統的橋架。
c.用細焊條、小電流焊接薄壁器材。
