衛生器具排水的流量、當量和排水管的管徑應按表4.5.1確定。
注：家用洗衣機下排水軟管直徑為30mm，上排水軟管內徑為19mm。
4.5.2 住宅、宿舍（居室內設衛生間）、旅館、賓館、酒店式公寓、醫院、療養院、幼兒園、養老院、辦公樓、商場、圖書館、書店、客運中心、航站樓、會展中心、中小學教學樓、食堂或營業餐廳等建筑生活排水管道設計秒流量，應按下式計算：
式中：qp——計算管段排水設計秒流量（L/s）；
Np——計算管段的衛生器具排水當量總數；
α——根據建筑物用途而定的系數，按表4.5.2確定；
qmax——計算管段上最大一個衛生器具的排水流量（L/s）。
當計算所得流量值大于該管段上按衛生器具排水流量累加值時，應按衛生器具排水流量累加值計。
4.5.3 宿舍（設公用盥洗衛生間）、工業企業生活間、公共浴室、洗衣房、職工食堂或營業餐廳的廚房、實驗室、影劇院、體育場（館）等建筑的生活排水管道設計秒流量，應按下式計算：
式中：qpo ——同類型的一個衛生器具排水流量（L/s）；
no ——同類型衛生器具數；
bp——衛生器具的同時排水百分?jǐn)?shù)，按本標準第3.7.8條的規定采用。沖洗水箱大便器的同時排水百分?jǐn)?shù)應按12%計算。
no ——同類型衛生器具數；
bp——衛生器具的同時排水百分?jǐn)?shù)，按本標準第3.7.8條的規定采用。沖洗水箱大便器的同時排水百分?jǐn)?shù)應按12%計算。
當計算值小于一個大便器排水流量時，應按一個大便器的排水流量計算。
4.5.4 排水橫管的水力計算，應按下列公式計算：
式中：A——管道在設計充滿度的過水?dāng)嗝妫╩2）；
ν——速度（m/s）；
R——水力半徑；
I——水力坡度，采用排水管的坡度；
n——管渠粗糙系數，塑料管取0.009、鑄鐵管取0.013、鋼管取0.012。
ν——速度（m/s）；
R——水力半徑；
I——水力坡度，采用排水管的坡度；
n——管渠粗糙系數，塑料管取0.009、鑄鐵管取0.013、鋼管取0.012。

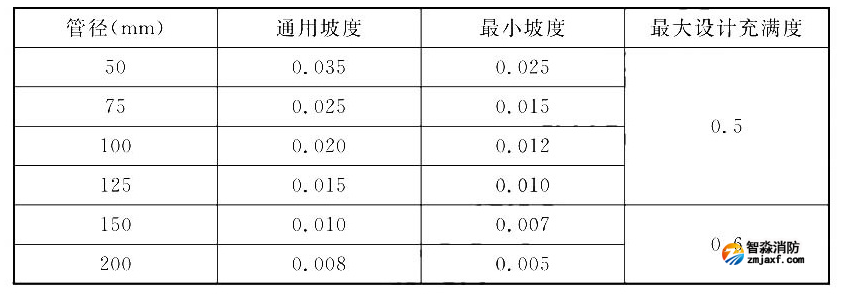

4.5.5 建筑物內生活排水鑄鐵管道的最小坡度和最大設計充滿度，宜按表4.5.5確定。節水型大便器的橫支管應按表4.5.5中通用坡度確定。
4.5.6 建筑排水塑料橫管的坡度、設計充滿度應符合下列規定：
1 排水橫支管的標準坡度應為0.026，最大設計充滿度應為0.5；
2 排水橫干管的最小坡度、通用坡度和最大設計充滿度應按表4.5.6確定。

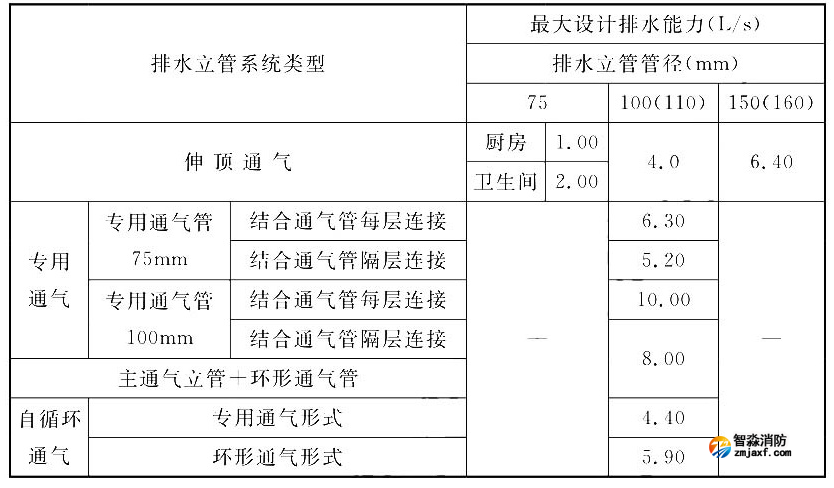

4.5.7 生活排水立管的最大設計排水能力，應符合下列規定：
1 生活排水系統立管當采用建筑排水光壁管管材和管件時，應按表4.5.7確定。
2 生活排水系統立管當采用特殊單立管管材及配件時，應根據現行行業標準《住宅生活排水系統立管排水能力測試標準》CJJ/T245所規定的瞬間流量法進行測試，并應以±400Pa為判定標準確定。
3 當在50m及以下測試塔測試時，除蘇維脫排水單立管外其他特殊單立管應用于排水層數在15層及15層以上時，其立管最大設計排水能力的測試值應乘以系數0.9。
4.5.8 大便器排水管最小管徑不得小于100mm。
4.5.9 建筑物內排出管最小管徑不得小于50mm。
4.5.10 多層住宅廚房間的立管管徑不宜小于75mm。
4.5.11 單根排水立管的排出管宜與排水立管相同管徑。
4.5.12 下列場所設置排水橫管時，管徑的確定應符合下列規定：
1 當公共食堂廚房內的污水采用管道排除時，其管徑應比計算管徑大一級，且干管管徑不得小于100mm，支管管徑不得小于75mm；
2 醫療機構污物洗滌盆（池）和污水盆（池）的排水管管徑不得小于75mm；
3 小便槽或連接3個及3個以上的小便器，其污水支管管徑不宜小于75mm；
4 公共浴池的泄水管不宜小于100mm。
條文說明
4.5.7 本條對生活排水立管的最大設計排水能力作了規定。
1 生活排水立管的最大設計排水能力表中數據系根據萬科試驗塔，采用塑料和鑄鐵直壁管材和管件，按立管垂直狀態下采用瞬間流測試方法，取得立管允許壓力波動不大于±400Pa的數據基礎上編制而成。其中伸頂通氣dn75管徑的排水能力考慮工程實際運行情況適當進行調整而成，自循環通氣立管排水能力按同濟測試平臺數據確定。
設有通氣管道系統的dn125立管排水系統測試其通水能力小于相對應的dn110立管排水系統的通水能力，且dn125管材及配件市場供應短缺，表4.5.7中dn125規格空缺。當設有通氣管道系統的dn110立管排水系統超出表4.5.7規定值時，可增設排水立管或設置器具通氣管。
設有副通氣立管的排水立管系統，其最大設計排水能力可參照僅設伸頂通氣的排水立管系統通水能力。
2 本款系針對特殊配件單立管如蘇維脫、旋流器、加強型旋流器等。由于制造商產品品種繁多又無統一產品標準，管道與配件組成系統層出不窮。經初步測試，其通水能力差異很大，為此規定用于工程設計特殊配件單立管產品必須通過測試確定其最大通水能力。
瞬間流測試方法符合我國民眾用水習慣和生活排水管道實際運行工況。通過瞬間流對不同衛生器具水封影響的試驗研究表明±400Pa為判定標準，衛生器具水封損失值均不大于25mm。
測試機構應為具備政府行政部門認可檢測資質的第三方公益機構、省部級重點實驗室、科研院所，以保證公正公平、科學合理。
3 測試成果顯示蘇維脫內的通氣縫隙具有平衡氣壓功能，故其通水能力不受排水立管高度影響，而其他特殊配件單立管最大設計排水能力與排水立管高度有關，確定安全系數0.9。
在超高層測試塔測試值已反映了立管高度對排水能力的影響，所以無須再乘以安全系數0.9。
4.5.11 根據我國同濟大學留學生樓消防扶梯測試平臺和東莞萬科測試平臺對排水立管裝置進行瞬間流排水測試顯示，立管底部沒有明顯水躍現象，排出管放大管徑后對底部正壓改善甚微。盲目放大排出管的管徑適得其反，減小管道內水流充滿度，達不到自清流速，污物易淤積而造成堵塞。工程也有反饋排出管放大后堵塞的事故信息，因此，排出管宜與立管同徑。
1 生活排水立管的最大設計排水能力表中數據系根據萬科試驗塔，采用塑料和鑄鐵直壁管材和管件，按立管垂直狀態下采用瞬間流測試方法，取得立管允許壓力波動不大于±400Pa的數據基礎上編制而成。其中伸頂通氣dn75管徑的排水能力考慮工程實際運行情況適當進行調整而成，自循環通氣立管排水能力按同濟測試平臺數據確定。
設有通氣管道系統的dn125立管排水系統測試其通水能力小于相對應的dn110立管排水系統的通水能力，且dn125管材及配件市場供應短缺，表4.5.7中dn125規格空缺。當設有通氣管道系統的dn110立管排水系統超出表4.5.7規定值時，可增設排水立管或設置器具通氣管。
設有副通氣立管的排水立管系統，其最大設計排水能力可參照僅設伸頂通氣的排水立管系統通水能力。
2 本款系針對特殊配件單立管如蘇維脫、旋流器、加強型旋流器等。由于制造商產品品種繁多又無統一產品標準，管道與配件組成系統層出不窮。經初步測試，其通水能力差異很大，為此規定用于工程設計特殊配件單立管產品必須通過測試確定其最大通水能力。
瞬間流測試方法符合我國民眾用水習慣和生活排水管道實際運行工況。通過瞬間流對不同衛生器具水封影響的試驗研究表明±400Pa為判定標準，衛生器具水封損失值均不大于25mm。
測試機構應為具備政府行政部門認可檢測資質的第三方公益機構、省部級重點實驗室、科研院所，以保證公正公平、科學合理。
3 測試成果顯示蘇維脫內的通氣縫隙具有平衡氣壓功能，故其通水能力不受排水立管高度影響，而其他特殊配件單立管最大設計排水能力與排水立管高度有關，確定安全系數0.9。
在超高層測試塔測試值已反映了立管高度對排水能力的影響，所以無須再乘以安全系數0.9。
4.5.11 根據我國同濟大學留學生樓消防扶梯測試平臺和東莞萬科測試平臺對排水立管裝置進行瞬間流排水測試顯示，立管底部沒有明顯水躍現象，排出管放大管徑后對底部正壓改善甚微。盲目放大排出管的管徑適得其反，減小管道內水流充滿度，達不到自清流速，污物易淤積而造成堵塞。工程也有反饋排出管放大后堵塞的事故信息，因此，排出管宜與立管同徑。
