消防應急照明和疏散指示系統技術標準

GB51309-2018節選

　　3.3.7 燈具采用自帶蓄電池供電時，應急照明配電箱的設計應符合下列規定：

　　1應急照明配電箱的選擇應符合下列規定：

　　1）應選擇進、出線口分開設置在箱體下部的產品；

　　2）在隧道場所、潮濕場所，應選擇防護等級不低于IP65的產品；在電氣豎井內，應選擇防護等級不低于IP33的產品。

　　2應急照明配電箱的設置應符合下列規定：

　　1）宜設置于值班室、設備機房、配電間或電氣豎井內。

　　2）人員密集場所，每個防火分區應設置獨立的應急照明配電箱；非人員密集場所，多個相鄰防火分區可設置一個共用的應急照明配電箱。

　　3）防煙樓梯間應設置獨立的應急照明配電箱，封閉樓梯間宜設置獨立的應急照明配電箱。

　　【條文說明】

　　3.3.7 系統燈具采用自帶蓄電池供電時，應急照明配電箱的設計應符合下列規定：

　　1為防止因生活用水跑冒滴漏或者消防水滅火系統動作產生的水介質對應急照明配電箱內部電子元件、線路造成損壞，應選擇進出線口均設置在箱體下部的產品；同時，應根據設置場所的環境特點選擇適宜防護等級的產品；

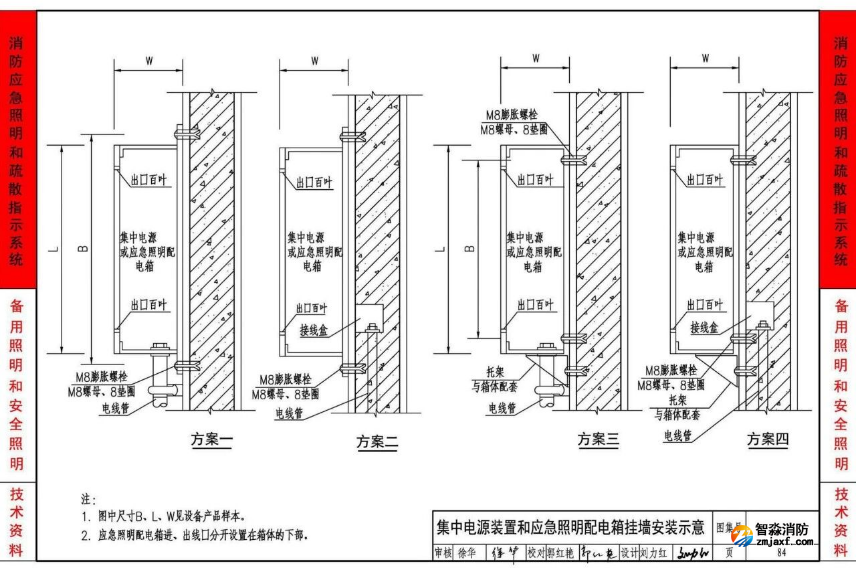

　　4.4.1 應急照明控制器、集中電源、應急照明配電箱的安裝應符合下列規定：

　　1應安裝牢固，不得傾斜；

　　2在輕質墻上采用壁掛方式安裝時，應采取加固措施；

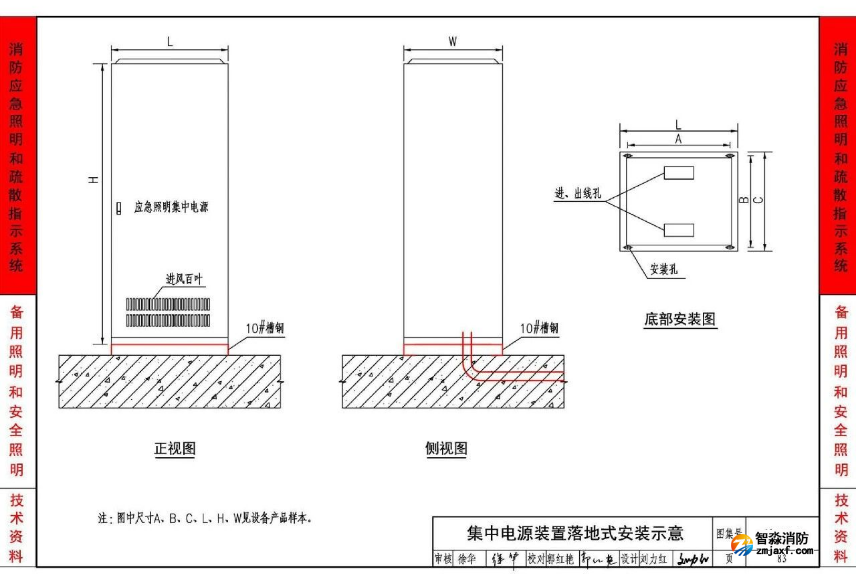

　　3落地安裝時，其底邊宜高出地（樓）面100mm～200mm；

　　4設備在電氣豎井內安裝時，應采用下出口進線方式；

　　5設備接地應牢固，并應設置明顯標識。

　　【條文說明】

　　4.4.1本條規定了應急照明控制器、集中電源、應急照明配電箱的安裝要求。

　　2在輕質墻上安裝時，由于設備有一定的重量，因此必須采取加固措施；

　　3落地安裝時，應高出地坪100mm～200mm，以便于防潮防水；

　　4火災發生時，水滅火系統動作釋放的水介質極易流進電氣豎井中，為了防止水介質順著管線流進設備中，對設備造成損壞，在電氣豎井中設置的設備應采用下出口進線方式；

　　5設備應有保護接地，接地應有明顯標志以便于日常維護。

　　6.0.5系統檢測、驗收結果判定準則應符合下列規定：

　　1 A類項目不合格數量應為0，B類項目不合格數量應小于或等于2，B類項目不合格數量加上C類項目不合格數量應小于或等于檢查項目數量的5％的，系統檢測、驗收結果應為合格；

　　2不符合合格判定準則的，系統檢測、驗收結果應為不合格。

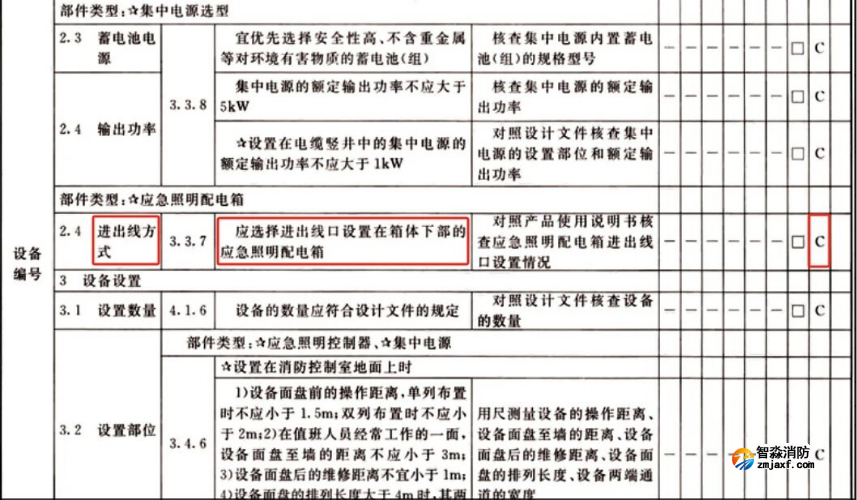

附錄E系統調試、工程檢測、工程驗收記錄

注：在附錄E中，進出線方式為C類項

《應急照明設計與安裝》圖集

19D702-7節選
